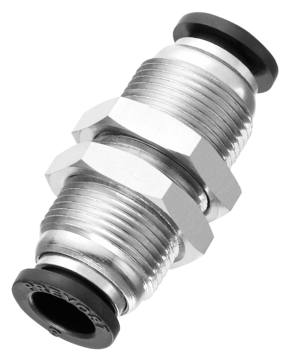

Bulkhead fitting - Metric tuche - RPU TT;Bulkhead fitting - Fractional inch tube - RPU TT
Bulkhead fitting - Metric tuche - RPU TT;Bulkhead fitting - Fractional inch tube - RPU TT
Max. output pressure
145 psi
Temperature
32°F to 140°F
Plus de références
Reference
Net weight (kg)
Ø ext. (in)
Pour tube Ø ext.
RPU TT0404
RPU TT0606
RPU TT0808
RPU TT1010
RPU TT1212
RPU TT1616
RPU TT1818
RPU TT5353
RPU TT3131
RPU TT4141
RPU TT5151
RPU TT3838
RPU TT2121

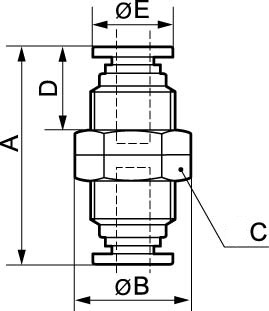

Dimensions
Reference
A (inch)
B (inch)
C (inch)
D (inch)
E (inch)
RPU TT0404
1.34
0.65
0.55
0.51
0.39
RPU TT0606
1.42
0.79
0.67
0.55
0.5
RPU TT0808
1.56
0.87
0.75
0.62
0.54
RPU TT1010
1.6
1.1
0.94
0.65
0.66
RPU TT1212
1.75
1.2
1.02
0.7
0.78
RPU TT1616
2.05
1.28
1.1
0.72
0.94
RPU TT1818
1.34
0.47
0.55
0.39
RPU TT5353
1.34
0.47
0.55
0.39
RPU TT3131
1.42
0.55
0.67
0.5
RPU TT4141
1.42
0.55
0.67
0.5
RPU TT5151
1.56
0.63
0.75
0.54
RPU TT3838
1.6
0.79
0.94
0.66
RPU TT2121
1.59
0.87
1.02
0.81
| Reference | Net weight (kg) | Ø ext. (in) | Pour tube Ø ext. | 3D |
|---|---|---|---|---|
| RPU TT0404 | 0,017 Kg | |||
| RPU TT0606 | 0,025 Kg | |||
| RPU TT0808 | 0,033 Kg | |||
| RPU TT1010 | 0,051 Kg | |||
| RPU TT1212 | 0,062 Kg | |||
| RPU TT1616 | 0,075 Kg | |||
| RPU TT1818 | 0.080 Kg | 1/8" inch | 1/8 inch | |
| RPU TT5353 | 0,018 Kg | 5/32" inch | 5/32 inch | |
| RPU TT3131 | 0,024 Kg | 3/16" inch | 3/16 inch | |
| RPU TT4141 | 0.022 Kg | 1/4" inch | 1/4 inch | |
| RPU TT5151 | 0.080 Kg | 5/16" inch | 5/16 inch | |
| RPU TT3838 | 0.048 Kg | 3/8" inch | 3/8 inch | |
| RPU TT2121 | 0,057 Kg | 1/2" inch | 1/2 inch |
Dimensions
| Reference | A inch | B inch | C inch | D inch | E inch |
|---|---|---|---|---|---|
| RPU TT0404 | 1.34 | 0.65 | 0.55 | 0.51 | 0.39 |
| RPU TT0606 | 1.42 | 0.79 | 0.67 | 0.55 | 0.5 |
| RPU TT0808 | 1.56 | 0.87 | 0.75 | 0.62 | 0.54 |
| RPU TT1010 | 1.6 | 1.1 | 0.94 | 0.65 | 0.66 |
| RPU TT1212 | 1.75 | 1.2 | 1.02 | 0.7 | 0.78 |
| RPU TT1616 | 2.05 | 1.28 | 1.1 | 0.72 | 0.94 |
| RPU TT1818 | 1.34 | 0.47 | 0.55 | 0.39 | |
| RPU TT5353 | 1.34 | 0.47 | 0.55 | 0.39 | |
| RPU TT3131 | 1.42 | 0.55 | 0.67 | 0.5 | |
| RPU TT4141 | 1.42 | 0.55 | 0.67 | 0.5 | |
| RPU TT5151 | 1.56 | 0.63 | 0.75 | 0.54 | |
| RPU TT3838 | 1.6 | 0.79 | 0.94 | 0.66 | |
| RPU TT2121 | 1.59 | 0.87 | 1.02 | 0.81 |
